概述：
ZGP型耙式真空干燥機是一種高效、衛生、節能的真空干燥設備。該設備利用過熱蒸汽（或熱水、熱油）通過夾套傳導加熱，為物料提供蒸發水分所需熱量，物料在耙齒的攪拌下均勻受熱，使水分氣化，氣化的水分被真空泵及時抽走。由于操作真空度較高，被干燥表面水蒸汽的飽和壓力遠大于干燥機殼體內蒸發空間的水蒸汽壓力，有利于物料內部水分在較低溫度下快速排出，達到干燥目的。因此特別適用于熱敏性、在高溫下易氧化的物料，尤其適用于干燥過程中排出的蒸汽須回收的物料干燥作業。
與其它干燥設備相比，ZGP型耙式真空干燥機具有以下優點：
l 適用性強，應用較為廣泛，干燥速度快。由于耙式真空干燥機利用夾套加熱，較高真空排氣，所以對不同性質，不同狀態的物料基本適用。
l 產品質量好。干燥過程中耙齒不斷正反轉動，物料被均勻攪拌，所以產品粒度細，不需粉碎即可包裝。
l 熱能耗量小。
l 操作方便。耙齒正反轉可實現自動控制，加熱溫度也可根據要求得以監視和控制。
設備的上述特性使其具有廣泛的應用范圍，目前已大量應用于化工、醫藥、食品等行業的物料干燥。
結構與特點 ：
l 本設備采用夾套間接加熱，加熱介質可為熱水、熱油或過熱蒸汽，因此其加熱方式較為靈活，加熱溫度可選擇的范圍較大。
l 主軸有實心和空心兩種結構，可采用空心，與夾套一同加熱，增大了加熱面積，提高了干燥效率。
l 耙齒具有方向性，控制耙齒正反轉可以使物料分散到兩端或聚集到中間，因此使投料和卸料方便易行。
l 若有必要主機內部可加敲擊棒，使易結塊的物料被及時粉碎。
l 主機內部接觸物料部分有碳鋼和不銹鋼兩種，能夠適應不同性質物料的干燥。

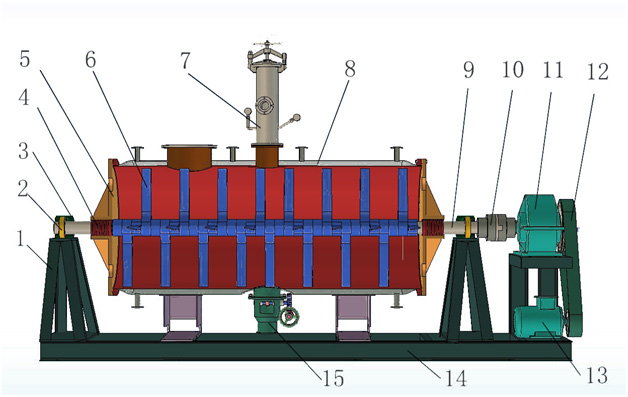

主要部件名稱
|
1 |
軸承支架 |
2 |
軸承 |
3 |
軸承座 |
|
4 |
四氟填料 |
5 |
端蓋 |
6 |
耙齒 |
|
7 |
進料體 |
8 |
干燥機殼體 |
9 |
主軸 |
|
10 |
聯軸器 |
11 |
減速機 |
12 |
護罩 |
|
13 |
電機 |
14 |
機架 |
15 |
出料體 |
主要參數：
|
有效容積 （Ｌ） |
主軸轉速（r/min）
|
傳動功率 （kW）
|
極限 真空 （Pa）
|
夾套 壓力 （Mpa G）
|
配真空泵 （參考）
|
|
|
ZGP-100 |
100 |
8~10 |
1.1 |
1.3×103 |
≤0.6 |
SK-1.5 |
|
ZGP-200 |
200 |
8~10 |
1.1 |
SK-1.5 |
||
|
ZGP-500 |
500 |
8~10 |
3 |
SK-3 |
||
|
ZGP-1000 |
1000 |
8~10 |
7.5 |
SK-6 |
||
|
ZGP-2000 |
2000 |
8~10 |
11 |
SK-6 |
||
|
ZGP-3000 |
3000 |
15 |
SK-12 |
|||
|
ZGP-4000 |
4000 |
8~10 |
22 |
SK-12 |
||
|
ZGP-5000 |
5000 |
8~10 |
22 |
SK-12 |
||
|
ZGP-6000 |
6000 |
8~10 |
30 |
SK-12 |
||
|
ZGP-8000 |
8000 |
8~10 |
37 |
SKA-203 |
||
|
ZGP-10000 |
10000 |
8~10 |
45 |
SKA-203 |
外形尺寸：
|
B |
C |
D |
E |
F |
G |
H |
K |
L |
n-Φd |
||
|
ZGP-100 |
1655 |
1400 |
420 |
|
|
1355 |
600 |
600 |
900 |
400 |
4-Φ20 |
|
ZGP-200 |
2000 |
1700 |
440 |
|
|
1400 |
800 |
600 |
1000 |
520 |
4-Φ22 |
|
ZGP-500 |
3370 |
2290 |
608 |
540 |
611 |
2971 |
800 |
1100 |
1600 |
520 |
10-Φ22 |
|
ZGP-1000 |
4160 |
2380 |
710 |
680 |
600 |
3784 |
1200 |
1400 |
2000 |
800 |
10-Φ22 |
|
ZGP-2000 |
4467 |
2640 |
916 |
900 |
790 |
4267 |
1300 |
1800 |
2600 |
1000 |
10-Φ22 |
|
ZGP-3000 |
5310 |
880 |
800 |
800 |
4910 |
1500 |
2000 |
3000 |
1150 |
10-Φ22 |
|
|
ZGP-4000 |
6300 |
2760 |
1060 |
1100 |
1000 |
6200 |
1600 |
2000 |
3500 |
1250 |
10-Φ22 |
|
ZGP-5000 |
5980 |
2900 |
1290 |
1100 |
1000 |
5580 |
1700 |
2000 |
3600 |
1400 |
10-Φ22 |
|
ZGP-6000 |
6480 |
2970 |
1350 |
1250 |
1000 |
5935 |
1800 |
2500 |
4000 |
1450 |
10-Φ22 |
|
ZGP-8000 |
6680 |
3150 |
1450 |
1250 |
1000 |
5935 |
1950 |
2500 |
4000 |
1450 |
10-Φ22 |
|
ZGP-10000 |
7280 |
3350 |
1540 |
1450 |
1000 |
6680 |
2100 |
2500 |
4500 |
1700 |
10-Φ22 |
實心主軸

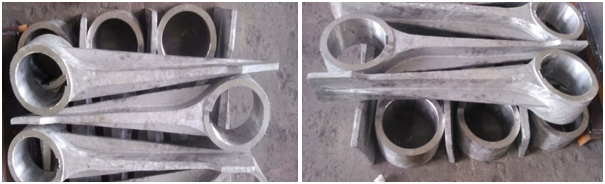

鑄造耙齒（加強型）

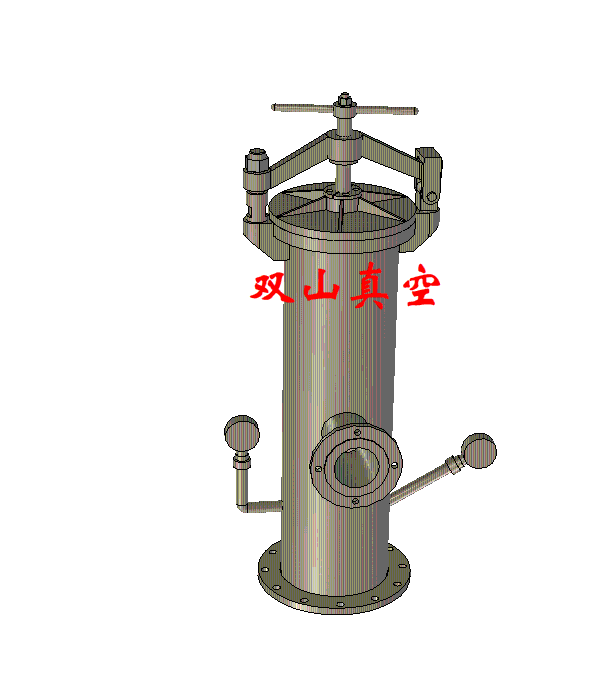

進料體 （快開式）

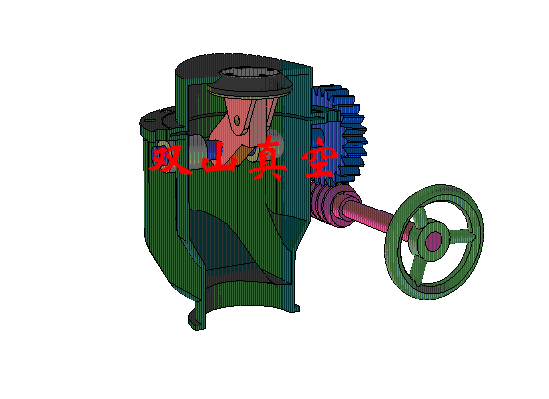

蝸輪蝸桿出料體（鑄造）
訂貨須知：
１、整機訂購請注明型號、配置范圍，如有特殊要求在訂購時說明。
２、備件、易損件可單獨訂購，訂購時請注明名稱及數量。
３、冷凝器、除塵器不在本套設備之內，也可單獨訂做。
４、本設備有碳鋼與不銹鋼兩種，用戶可根據實際情況訂購。
５、耙齒和軸分空心和實心兩種，若有需要請在訂購時說明。
６、若用戶有需求，本公司可為該設備生產熱油、熱水配套加熱設備。
